Интеллектуальный ЭБУ автоматического дренажа

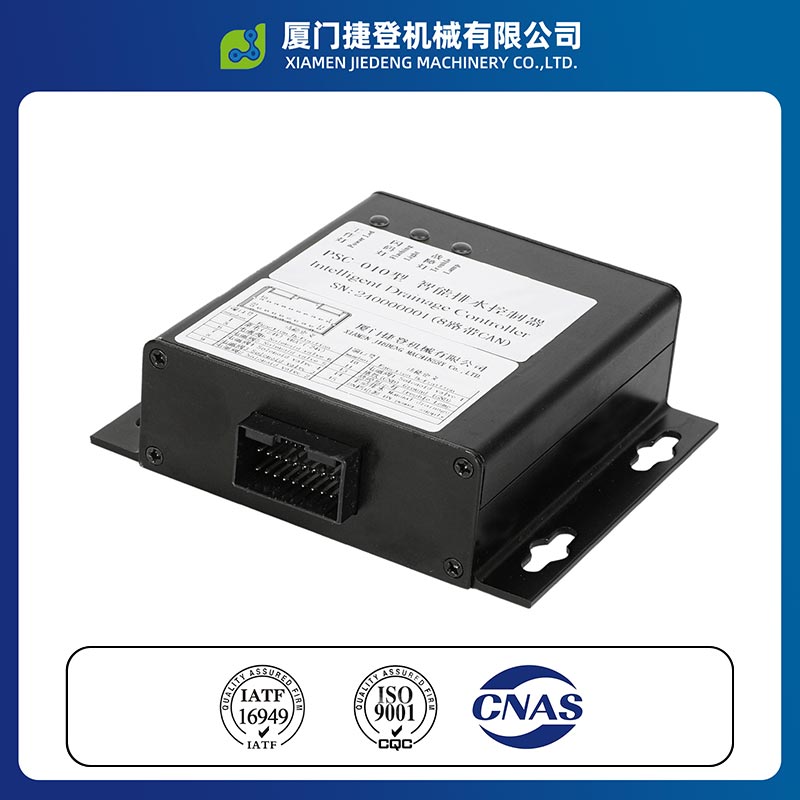

Деталь PSC-010 Интеллектуальный блок управления автоматическим дренажем, специально разработанный компанией Xiamen Jiedeng Machinery в Китае. для сливных клапанов с электронным управлением, тяжелых грузовиков и полуприцепов.

Он имеет корпус из алюминиевого сплава, демонстрируя превосходную ударопрочность, теплоотдачу, пыленепроницаемость и коррозионную стойкость, способную адаптации к суровым условиям эксплуатации автомобиля в диапазоне от -20°С до +100°С.

Этот продукт питается от постоянного тока от 18 до 36 В и поддерживает 8 каналов управления. Он также включает в себя короткое замыкание и функции обнаружения обрыва цепи со степенью защиты IP5X. Он оснащен комплексным логика управления, включая автоматический дренаж, температурный нагрев и принудительный дренаж.

Как производитель, обладающий обширными возможностями проектирования, наш продукт также оснащен с рабочим индикатором, мигающим кодовым индикатором и индикатором неисправности, что облегчает быструю диагностику неисправностей. Контроллер работает стабильно и прост в обслуживании, эффективно обеспечивая безопасность циркуляции воздуха в автомобиле. дренажная система.

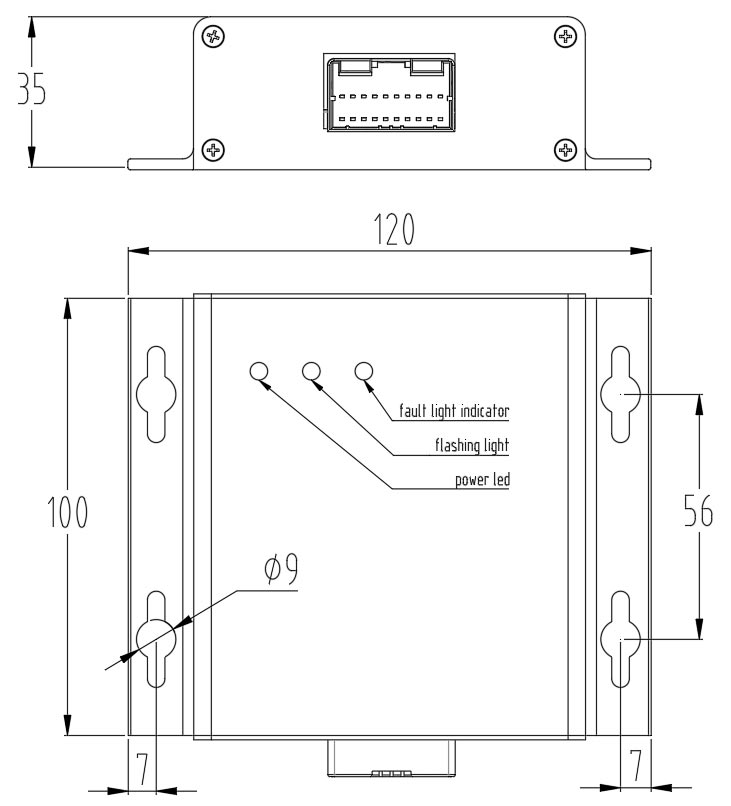

Параметр продукта

Материальные преимущества корпуса из алюминиевого сплава

Этот контроллер изготовлен в корпусе из алюминиевого сплава, который отличается исключительной структурной прочностью и теплоотдачей. производительность рассеивания. Этот интеллектуальный контроллер дренажного клапана прицепа может стабильно работать даже в сложных условиях. условия эксплуатации транспортного средства (включая длительную вибрацию, удары и чередующиеся высокие и низкие температуры).

Корпус из алюминиевого сплава не только эффективно противостоит ударам и повреждениям при столкновении, но и быстро рассеивает тепло, выделяемое внутренними компонентами во время работы, предотвращает воздействие высоких температур на систему управления точность.

В то же время он обладает отличными пыленепроницаемыми и коррозионностойкими свойствами, что значительно повышает общая прочность и срок службы, что делает его очень подходящим для длительного надежного использования в суровых условиях эксплуатации. состояние прицепов.

Логика дренажа

Интеллектуальный контроллер дренажного клапана для тяжелых грузовиков оснащен специальной логикой дренажа. предназначен для тяжелых грузовиков и включает в себя функции автоматического дренажа, контроля нагрева и принудительного дренажа. подробности следующие:

Описание дренажа

Когда ключ зажигания автомобиля находится в положении «ON»:

① Когда температура t° > 3℃, немедленно выполняется цикл дренажа;
② Когда температура t° ≤ 3℃, цикл включения или слива не выполняется.

Когда ключевой переключатель находится в положении «ВЫКЛ»:

① Когда температура t° > 3℃, немедленно выполняется цикл дренажа;
② Когда температура t° ≤ 3℃, дренаж при отключении питания выполняться не будет.

Интервал дренажа:

Клапан 1: Раз в 30 минут.
Клапаны со 2 по 8: каждые 2 часа.
Продолжительность одиночного дренажа: 2 секунды

Описание отопления

После включения питания, когда ключевой переключатель находится в положении «ВКЛ»:
Когда t° ≤ 3℃, активируется выход нагрева;
Когда t° ≥ 5℃, мощность нагрева прекращается.
При включении питания после того, как ключевой переключатель находится в положении «ВКЛ», когда t° > 3 ℃, выход нагрева остается неактивным.

Описание принудительного дренажа

Нажмите и удерживайте кнопку принудительного дренажа, чтобы активировать принудительный дренаж;
Отпустите кнопку, чтобы немедленно остановить принудительный дренаж.

Диагностика неисправностей

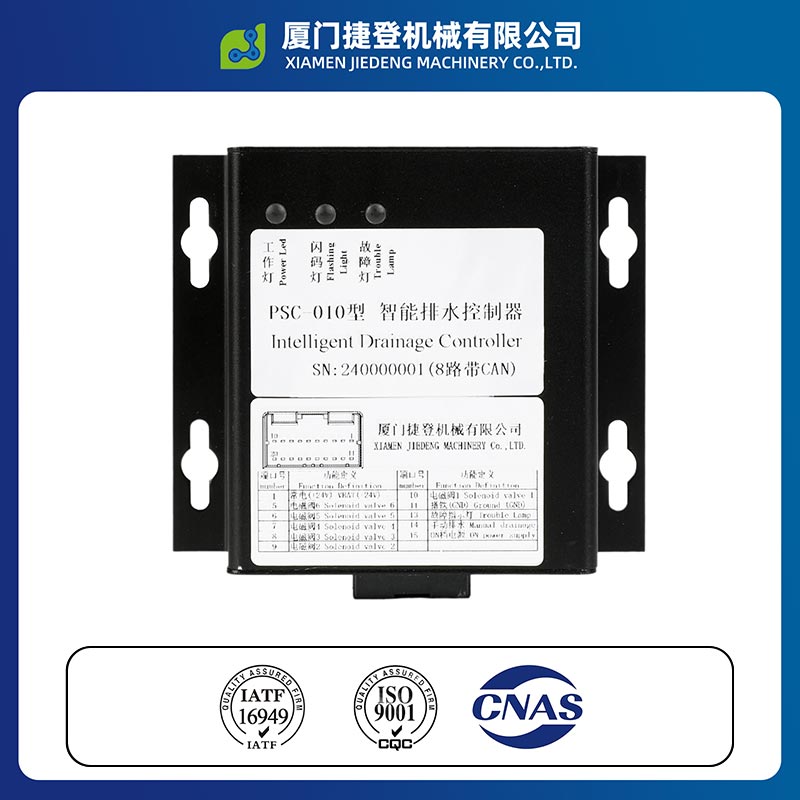

На панели контроллера клапана автоматического слива воздушного бака расположены индикаторы работы, мигающий код. контрольные лампы и индикаторы неисправности. При неисправности оборудования загораются эти индикаторные лампы. или мигать, что позволяет быстро и предварительно диагностировать неисправности на основе состояния индикатора.

По конкретной неисправности определения, для устранения неполадок обратитесь к следующей таблице.
